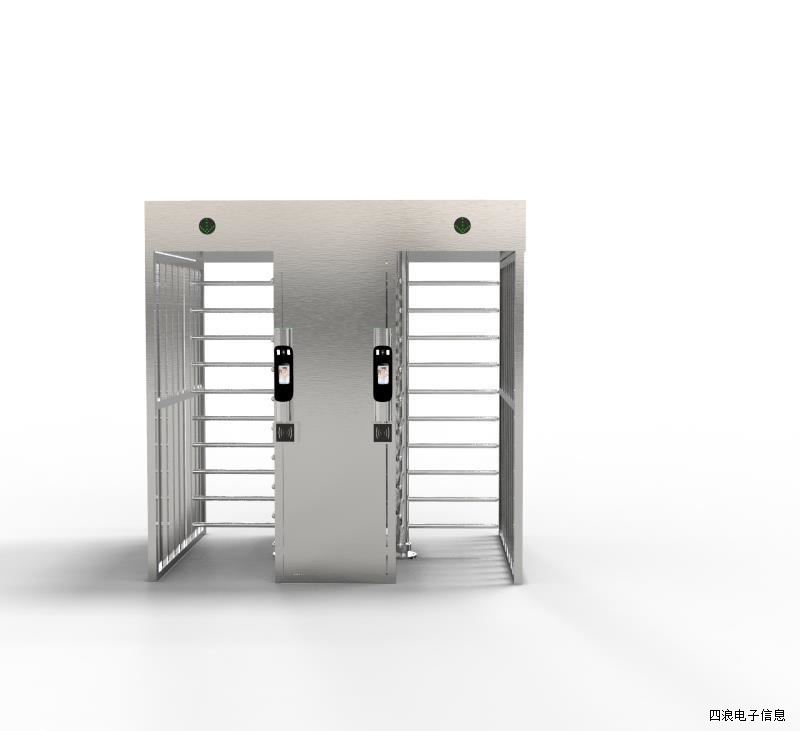

90°双机芯全高转闸
120度双机芯全高转闸是一种全封闭是通道管理系统,一次同时两个人进或出,全高转闸是人行通道闸中安全系数最高,防尾随,防潜回,佳顺智能全高转闸具有使用寿命高,机器运转平稳,安全可靠,最近全高闸机芯升级防撞和减震,控制主板升级多功能用途,软件配抓拍系统能将每一次过…
产品介绍


详细说明:

全高转闸箱体内设计有专业导水槽,可安装于室内、室外,适用于限制人员通行速率的场所,具有计数、考勤、限流等功能,并可配合票务系统、电子门票系统、景区门票系统、游乐场票务系统、体育馆票务系统、影剧院票务系统,实现售票、验票、检票、回收票等管理功能,也可以配人脸识别机,适应监狱,银行,部队等国家高度机密的场所,通过对人脸部识别对比,也配有电子抓拍系统,真实有效记录行人通过的情况,提高安全系数。

   功能特点:

1、机芯功能:采用纯电动机芯和电磁阀机芯,匀速转动。

2、兼容模式:能兼容多种读写模式,包括ID卡、IC卡、条码卡、手机RFID-SIM卡、手机二维码、生物识别技术等方式。并能自动统计及自动显示功能。

3、防潜回功能:可防止反方向拉动闸门,闸门被反方向拉动时会自动锁定,并自动复位。

4、闸机指示:闸机在读卡后有箭头指示,要求行人通过,在规定时间内不通过的,闸机自动取消权限。

5、通行速度:通行速度20/ 分钟(正常),35/ 分钟(快速)。有自检功能,上电自检。30秒内无人通行,自动锁定挡板。

6、复位功能:挡板自动复位,人为强行推动挡板后挡板自动复位。

7、闸门转动受控:电机转动及挡板复位经光电检测,微处理器信号处理,转动平稳,性能可靠。

8、语音智能化:全高闸以微处理器为核心的模块电气控制系统,实现智能化管理。

9、软件控制系统:通过计算机管理实现远程控制,可联网运行,也可脱机运行。

10具有断电双向自由通行,通电自动恢复锁定功能,以便在紧急情况下快速组织人员疏散。

11具有统一、标准的对外电气接口,可与各种读写设备相挂接,便于系统集成,并可通过管理计算机实现远程控制与管理

12 具有多种工作模式可供选择,即可双向读卡限流,也可一边读卡、另一方向禁行,一边读卡、另一方向自由通行。

  分类:

全高闸按角度可分为:90°全高闸和120°全高闸 

旋转闸根据阻挡金属栅栏的高低,分为全高旋转闸和半高旋转闸。

    半高旋转闸适用于对通行秩序要求较高的场合,如政府机关、企事业单位、写字楼、办公楼、车站、景区、休闲娱乐场所等。

    全高旋转闸适用于无人值守和安保要求非常高的场合,以及一些环境比较恶劣的户外场合,例如体育场所、建筑工地、监狱(劳教所)、机场、办公楼、工厂、景区、车站等。

  技术参数:

接口参数:TCP/IP/ Rs232信号1个、打卡信号(无源)2个、消防信号1

闸机组成: 机芯、箱体、闸机控制板和电源

结构: 不锈钢

闸机转向: 单向 / 双向

保护: 当外力超过设定值(如40公斤)挡板可以转动,以保护机芯不受损坏,之后自动复位。

闸机工作方式:电磁铁原理

输入接口:12V电平信号或脉宽>100ms12V脉冲信号驱动电流>10mA

通信接口: RS485电气标准,

通信距离:  ≤1200

闸门开、关时间: 2

防反转: 具备防反转功能,以保证一卡一人

电源: AC220V±10%  50Hz±4%

输出: AC24VDC12VDC5V

功耗: 静态:单机20W;动态:单机60W

工作环境: 室内、室外(配防雨架)

温度: -10~60

相对湿度: 相对湿度≤90%、不凝露

速度: 15/

噪声: 50DB

通道宽度: 600mmMax

寿命: 连续开合300万次以上

外形尺寸: 全高闸单机芯:长1450*1500*2200mm或者2300mm

                         净高2000mm

           全高闸双机芯:长1450*2300*2200mm或者2300mm

                         净高2000mm

           半高闸:长1400*280(机箱)*1200mm通道宽500mm

闸机主轴:SU304材质,厚标2.5mm

闸杆尺寸: 38圆管标1.2,杆长600mm(根据客户要求可以适当加长)

顶部:SU304材质标1.5

护栏:40方管标1.2,  38方管标1.2

闸机净重:150kg(不含控制设备)

体积:单机芯全高闸4立方左右,双机芯双机芯5.5-6立方。

      半高闸2.0立方左右。

防护等级: Ip42
