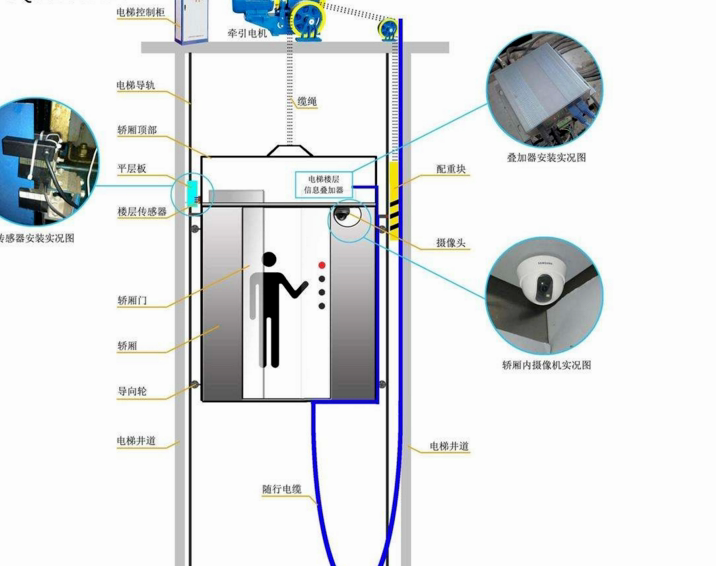

目前常见的电梯安全监控系统大多数还是严重传统的有线视频监控系统,该类系统采用电梯随缆为电梯内部的相关设备提供电力,并且将电梯内部的监控视频、事故发生的报警信号传输到大厦的安保中心,实现一缆多用。
电梯无线视频监控方案,为提高电梯安全性能、保障电梯乘客的生命安全做一份贡献。以下为该电梯无线视频监控系统的介绍:
无线监控系统优点
①安装简单,无需布线,因地制宜。
②工期短,省时省力,维护简单。
③应用范围广,稳定性好,传输距离远。
④灵活性高,容易扩展,不易故障

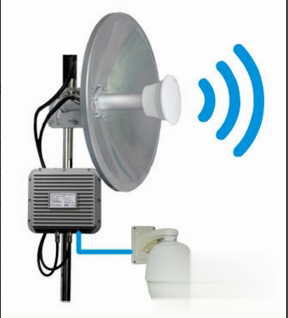

具有传输带宽高、距离远、稳定性强、保密性好等特点,室外无线网桥据采用了防水、防晒、防尘、防雷、抗氧化等外壳设计,适用于各类野外恶劣环境!
方法/步骤

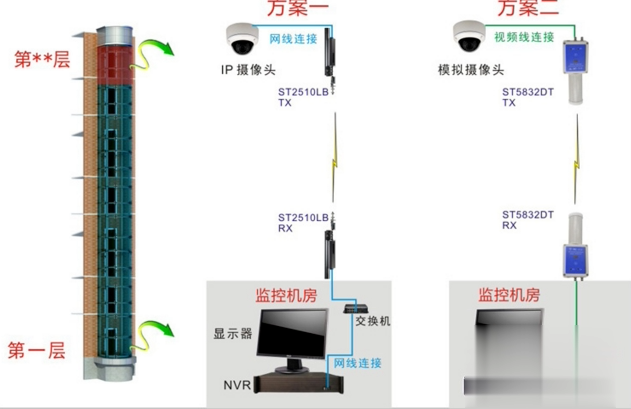

采用IP摄像头
1、前端——IP摄像机:实时监控电梯内部的情况,安装在电梯厢内的顶部。

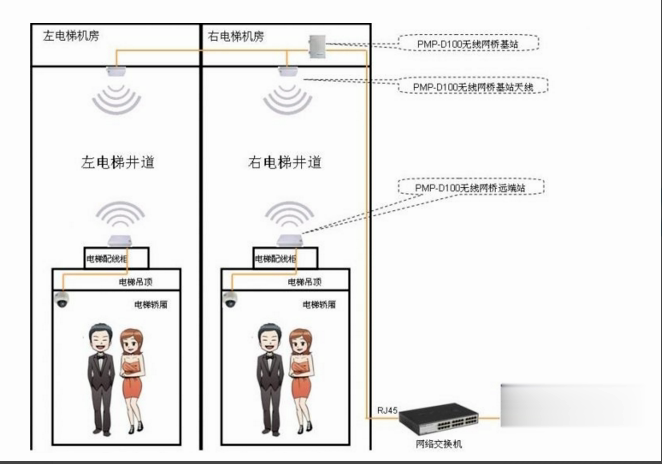

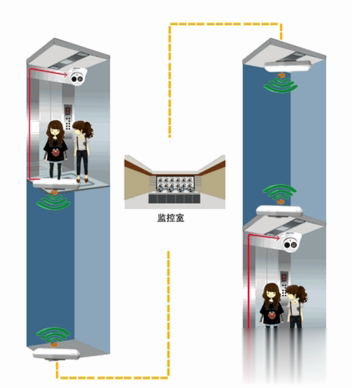

2、中端——:采用IP摄像头的情况下一般采用数字无线视频传输设备,常见的电梯用数字无线视频传输设备为ST2510LB,用于电梯监控视频影像的发送和接收,发射端(TX)安装在电梯厢外的底部,天线朝下;接收端(RX)安装在电梯井底部,天线朝上。
3、后端——交换机+监控显示器+网络硬盘录像机(NVR):用于显示和存储监控视频影像。
采用模拟摄像头
1、前端——模拟摄像机:实时监控电梯内部的情况,安装方法同上。
2、中端——无线传输设备:采用模拟摄像头的情况下一般采用模拟无线传输设备,常见的电梯用数字无线传输设备为ST5832DT,用于电梯监控视频影像的发送和接收,安装方法同上。
3、后端——监控显示器+硬盘录像机(NVR):用于显示和存储监控视频影像。

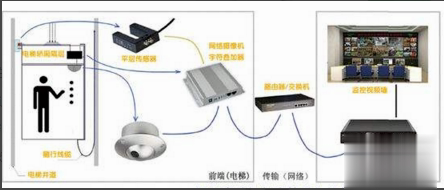

无线监控系统介绍

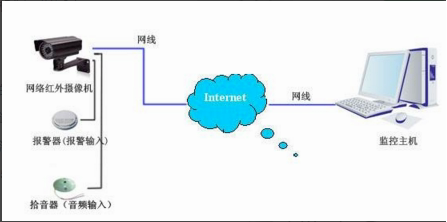

摄像机视频信号以及拾音器语音信号,然后通过无线3G/4G无线路由器,转换成标准TCP/IP协议的网络信号。通过无线网络传输到本地监控中心或远程集中管理中心.

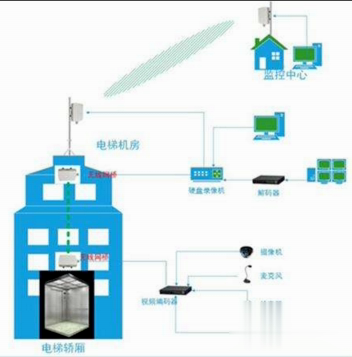

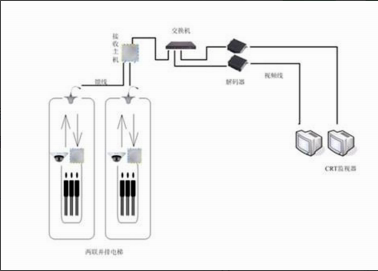

各种传感器信号和开关量等信号,通过连接WBEE的A/D采集跟I/O输入输出的通信接口,然后在通过WBEE的自主网发送到楼顶的机房的WBEE协调节点,然后在通过串口的发送连接到本地中心,把电梯采集的数据通过WBEE的自组网传输到本地的监控中心。如果需要把数据传输到远程监控中心,可以让WBEE的协调节点连接一个WCTU,通过WCTU的串口转网络数据的功能,把电梯采集的数据传输到远程的监控中心。包括视频数据、摄像机、语言对讲等部分。摄像机采集到模拟视频信号,通过无线视频服务器视频编码系统得到数字视频,同时将视频、语音、数据的混合数据流过无线ROUTER的网络传输到监控中心,同时通过RS485线实现远程监控控制
可靠性
系统采用成熟的、稳定的、完善技术设备,系统具有一致性、升级能力,所有整个无线网络的拓扑设计、设备配置、协议支持都必须充分体现出对高可靠性的支持。无线网状网络不仅本身就具有高可靠性,而且还有高适应性。在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能,同时系统具有一整套完成的系统管理策略,可以保证系统的运行安全。无线网状网具有自愈的能力,并不需要网络管理员手动完成新路由设置。
安全性
网络系统应具备多种可选安全机制,以适应不同应用情况下的需求;
开放性
无线视频监控系统以现有成熟的产品为对象设计,同时还考虑到周边信息通信环境的现状和技术的发展趋势,可以与消防、防盗、聚光系统实现联动,具有RJ-45网络通讯口,可实现远程控制。
可扩充性
系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能,系统规模和功能易于扩充,系统配套软件具有升级能力。同时,本方案在设计中留有冗余,以满足今后的发展要求。
经济合理性
该系统具备只需一次性建设投入及后期相对低廉的维护费用的特点,而无需租用运营商光缆,长期成本更加经济合理。同时网络设备及监控设备还可以根据实际需求在一定范围内进行迁移,保护投资;
站点数量设计采用覆盖和容量综合设计的方法,达到覆盖、容量、质量和投资成本的平衡,确保网络以最少的投资,满足用户的需求。
提高监管力度与综合管理水平
系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控,时时动态撑握监视情况。闭路电视监控大大减少劳动强度,减少设备运行维护人员;另外,系统的综合统筹管理可使设备按最优组合运行,在最佳情况下运行,既可节能,又可大大减少设备损耗,减少设备维修费用,从而提高监管力度与综合管理水平
